Sohlenpeilungen

Zur Peilung der Gewässersohle verwenden wir 200 kHz Doppelschwinger-Echolote der Firma Fahrentholz. Die Echolote tasten die Gewässersohle mit einer Taktrate zwischen 15 Hz und 20 Hz ab. Auf Grund des geringen Öffnungswinkels des Ultraschallkegels von 2° wird auch eine sich rasch ändernde Sohlengeometrie präzise erfasst. In Verbindung mit dem geringen Tiefgang unserer Boote ist diese Messkonstellation ideal für Flachwasserbereiche, Buhnenfelder oder Hafen-, Kraftwerks- und Rückhaltebecken.

Profilpeilungen

Für eine Profilpeilung wird ein Sollprofil vorgegeben und mit Hilfe der Realtime Darstellung genau befahren.

Ist auch die Geländegeometrie oberhalb der Wasserlinie von Interesse, so wird die Peilung in Verbindung mit einer terrestrischen Vermessung durchgeführt.





Sohle-Profil

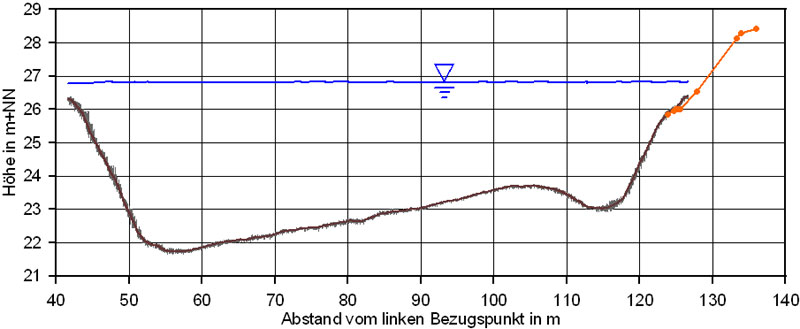

Querprofilpeilung und terrestrische Vermessung in der Weser bei Stolzenau



Flächenpeilungen

Für Flächenpeilungen wird das Untersuchungsgebiet in einem engen Messraster befahren und die Sohlenhöhen kontinuierlich aufgezeichnet. Für großflächige Peilarbeiten kann ein Peilrahmen eingesetzt werden.





Sohle_Buhne

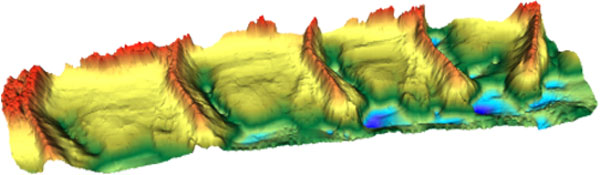

Ergebnis einer Flächenpeilung in vier Buhnenfeldern der Elbe bei Schönberg

Sedimentpeilungen

Zeitgleich zur hochfrequenten Abtastung der Sohlenoberfläche wird ein Sedimentecholot mit 15 kHz der Firma Fahrentholz betrieben. Auf Grund der kleineren Ultraschallfrequenz dringen die Schallimpulse tiefer in das Sediment. Aus der Differenz der Sohlenoberfläche und dem Reflektionshorizont des Sedimentecholotes wird die Sedimentschichtdicke bestimmt.







Sohle-Sedi

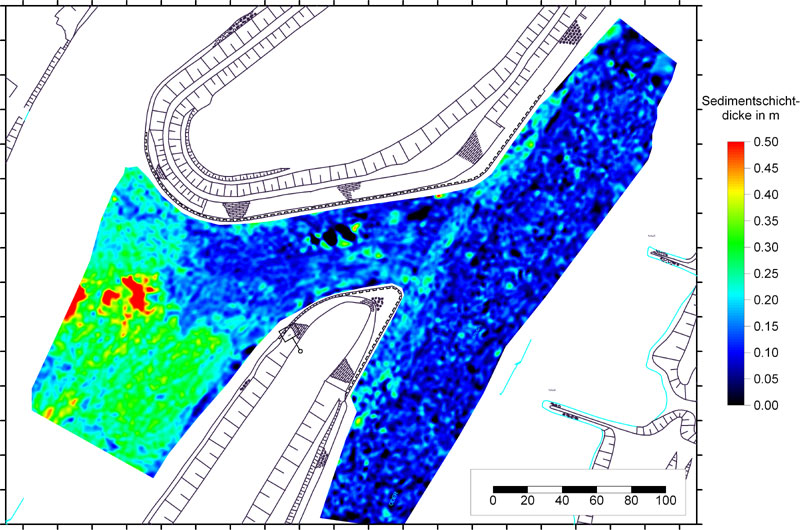

Sedimentpeilung zur Bestimmung der Schlammschichtdicke in der Oder im Mündungsbereich des Oder-Spree-Kanals
